Пресс-форма для цементных полых блоков для машины для изготовления блоков

PRO — китайский производитель и поставщик форм для бетонных блоков для автоматических вибропрессов. Плесень решения разработаны для MASA, HESS и другого совместимого оборудования, включая стандартные и индивидуальные полые блоки. производственные требования.

В этой форме для изготовления полых цементных блоков для изготовления блоков используется сталь Hardox и марганцевая сталь в основных зонах износа. Это доступен для блоков размером 4", 6", 8" и 12 дюймов в конфигурациях с 2, 4, 6 и 8 отверстиями. Заявленное Гарантия на обслуживание – до 90 000 циклов.

Основные характеристики

Окончательная совместимость машины и размеры пресс-формы должны быть подтверждены с учетом модели машины клиента и утвержденный технический чертеж.

Дизайн пресс-формы

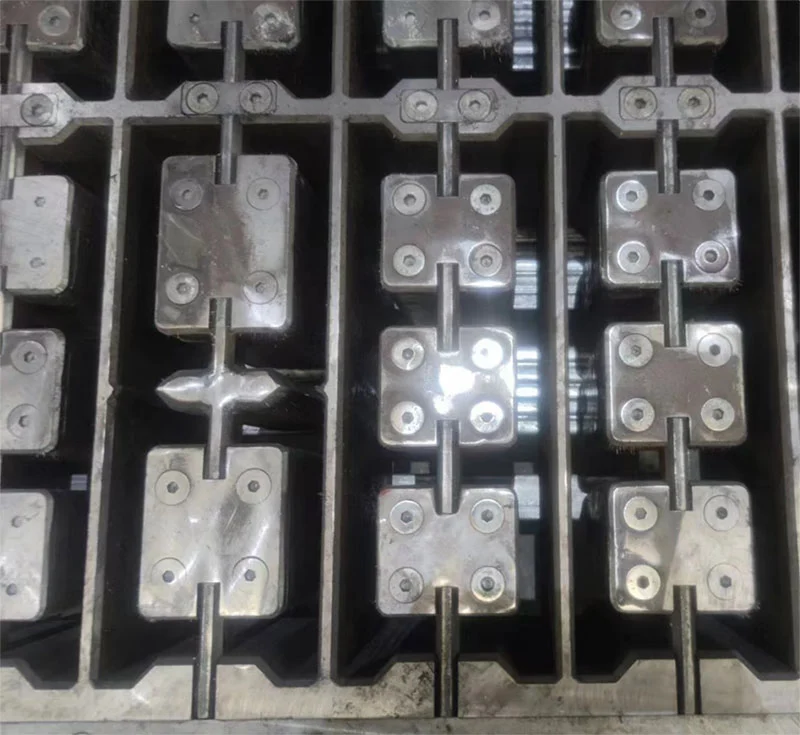

Износостойкие сердечники

Стержни форм и стержневые стержни рассчитаны на многократное давление и трение во время производства блоков. сталь Хардокс используется для изготовления ключевых износостойких компонентов, а сердечник пресс-формы подвергается цементирующей термообработке.

Заданная твердость 60–65 HRC, слой науглероживания 1,2–1,35 мм. Эта структура предназначена для уменьшения преждевременный износ и поддержка более длительного срока службы инструмента.

Сменные компоненты

В форме используются сменные стержни и стержни. Когда срок службы ключевых изнашиваемых деталей подходит к концу В этом состоянии можно заменить отдельные компоненты вместо автоматической замены всей формы.

Эта структура может снизить затраты на техническое обслуживание и время простоя производства для производителей, эксплуатирующих блочные станки. непрерывно.

Сменные опорные пластины

Для соответствующих конструкций пресс-форм доступны сменные опорные плиты. Смена опорной пластины позволяет использовать различные размеры блоков или профили, которые можно производить без замены всего узла пресс-формы.

Доступная конфигурация зависит от модели машины и требуемой конструкции блока.

Точность размеров

Толерантность к плесени

Точность размеров формы напрямую влияет на консистенцию готовых бетонных блоков. Размеры полости, сердцевина поэтому положение, геометрия отверстия, толщина стенки и выравнивание опорной плиты должны соответствовать утвержденному блоку. рисунок.

PRO не применяет один универсальный допуск к каждой форме, поскольку размеры и требования к обработке различаются. в зависимости от модели блока и машины. Окончательный допуск подтверждается согласно утвержденным техническим требованиям. Чертеж и спецификация производства.

Для проектов, требующих определенного допуска, например ±0,1 мм или ±0,2 мм, это требование должно быть включено в запрос предложения. или технический чертеж перед производством.

Сравнение пресс-форм

PRO против стандартных форм

Для производителей блоков закупочная цена не является единственным фактором, влияющим на стоимость пресс-формы. Срок службы, замена детали, соответствие размеров и требования к техническому обслуживанию могут оказать большее влияние на долгосрочное производство. затраты.

Показатель в 90 000 циклов представляет собой заявленную сервисную гарантию PRO и не должен считаться универсальным. производственная гарантия. Фактический срок службы зависит от бетонной смеси, давления машины, вибрации, производительности. частота, чистка, техническое обслуживание и условия эксплуатации.

Для значимого сравнения цен следует использовать одну и ту же модель машины, размеры пресс-формы, стальные материалы, блок Требования к конфигурации, количеству и обслуживанию.

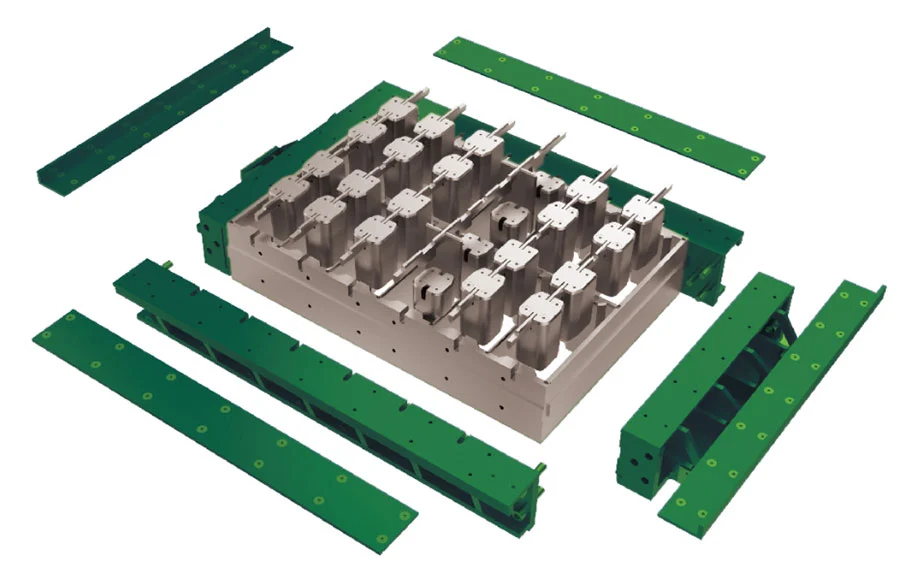

Структура сборки

Винтовой замок

Свободно собираемая конструкция с винтовым креплением упрощает установку, демонтаж и замену изношенных деталей. компоненты. Он подходит для клиентов, которым необходимо регулярное обслуживание пресс-форм во время непрерывного производства.

Сварочная сборка

Также доступна сварная сборка, если этого требует конфигурация машины или конструкция пресс-формы заказчика. ПРО может Обеспечиваем проектирование сварки и сборки на основе технических чертежей.

Блокировать приложения

Полые строительные блоки

Цементные пустотелые блоки широко используются в качестве стенового и заполняющего материала в строительстве. Их полая структура может уменьшить вес и обеспечить полезные тепло- и звукоизоляционные свойства.

Изоляционные блоки

Различные конфигурации полостей могут использоваться для блочных конструкций, требующих меньшего веса или улучшенной изоляции. производительность. Конечные характеристики блока зависят от бетонной смеси, конструкции полости, условий производства и требования к строительству.

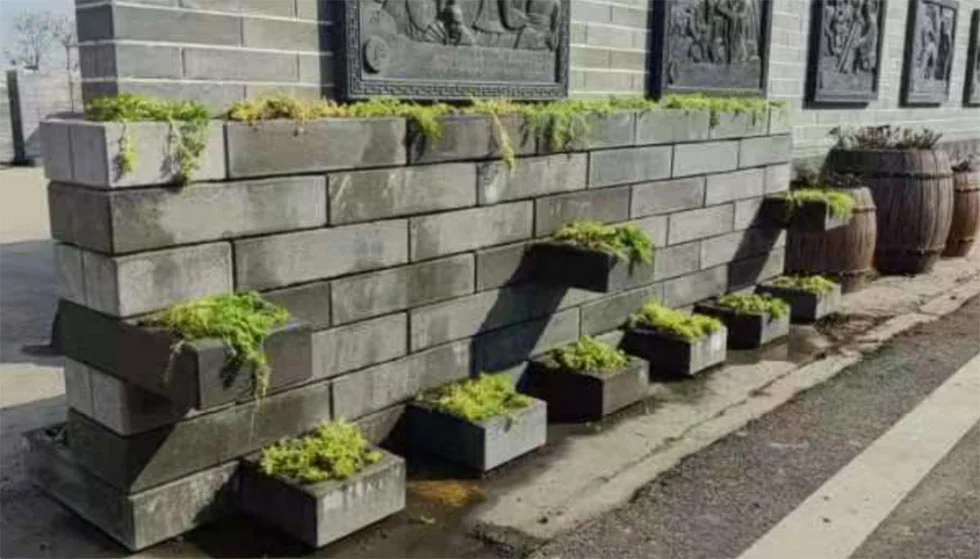

Декоративные блоки

Бетонные блоки также можно производить для архитектурного и декоративного применения, где форма, профиль и Внешний вид поверхности имеет большое значение.

Совместимость машин

МАСА и ХЕСС

Форма для изготовления цементных полых блоков предназначена для машин для изготовления блоков MASA и HESS. Другое Модели машин также можно оценить на основе чертежей машин, существующих образцов пресс-форм и готовых блоков. размеры.

Для заказов на замену покупатели должны указать модель машины, размеры пресс-формы, характеристики напора, основание. детали пластины и чертеж блока, если таковой имеется.

Изготовление на заказ

Размер блока и отверстия

Доступные конструкции охватывают блоки размером 4", 6", 8" и 12 дюймов в конфигурациях с 2, 4, 6 и 8 отверстиями.

Нестандартное расположение полостей, размеры и профили могут быть оценены для проектов с нестандартными блоками. требования.

Чертежи пресс-форм

PRO может разработать индивидуальные формы, используя чертежи машин, существующие образцы форм, образцы готовых блоков или технические чертежи в качестве ссылок.

Для крупносерийных проектов заказчики могут указать допуски на размеры, марки стали, термообработку, сборку. метод и требования к проверке перед производством.

Производство и обслуживание

Замена ядра

Быстрозаменяемые стержни пресс-форм и стержневые стержни упрощают регулярное обслуживание. Замена изношенных компонентов по отдельности может помогают сократить время простоя по сравнению с заменой всей пресс-формы.

Инспекция

Перед поставкой индивидуальные формы можно проверить на соответствие утвержденному чертежу. Требования к проверке могут включать размеры полости, выравнивание сердечника, конфигурация отверстий, расположение опорной плиты и общие размеры формы.

Информация о закупках

Прежде чем заказывать форму для изготовления цементных полых блоков для машины для изготовления блоков, покупатели должны подтвердить марку машины для изготовления блоков. и модель, размер готового блока, количество отверстий, размеры формы, материал стали, требуемая твердость, теплоемкость. обработка, метод сборки и ожидаемый объем производства.

Для индивидуальных заказов предоставление чертежей оборудования или фотографий существующей формы может помочь уменьшить совместимость. риски.

PRO обеспечивает изготовление пресс-форм, проектирование сборки и сварки, технические консультации и индивидуальные инструменты для стандартное и крупносерийное производство блоков.

Часто задаваемые вопросы

Как долго может сохраняться форма?

На пресс-форму распространяется заявленная гарантия до 90 000 циклов. Фактический срок службы зависит от бетонной смеси, давление машины, вибрация, частота производства, техническое обслуживание и условия эксплуатации.

Какова твердость формы?

Заданная твердость 60–65 HRC. Сердечник формы также имеет науглероженный слой толщиной 1,2–1,35 мм для уменьшения поверхностного износа. сопротивление.

Какой размерный допуск может обеспечить PRO?

Допуск подтверждается в соответствии с чертежом пресс-формы и требованиями к машине, а не с использованием одного фиксированного значения для каждый продукт. Если проект требует ±0,1 мм, ±0,2 мм или другой определенный допуск, это требование может быть включено. в техническом чертеже или запросе цен для подтверждения.

Можно ли заменить изношенные детали пресс-формы отдельно?

Да. Конструкция позволяет заменять ключевые компоненты, такие как стержни пресс-форм и стержневые стержни, по отдельности. Это может уменьшить затраты на техническое обслуживание и избежать ненужной замены всей формы.

Какие размеры блоков можно производить?

Доступные размеры блоков включают 4", 6", 8" и 12 дюймов в конфигурациях с 2, 4, 6 и 8 отверстиями. Индивидуальные Также можно оценить размеры и конструкцию полости.

Совместима ли форма с машинами MASA и HESS?

Да. Форма для изготовления полых цементных блоков предназначена для машин для изготовления блоков MASA и HESS. Совместимость с другими машинами можно подтвердить, используя модель машины, чертежи пресс-формы или существующую пресс-форму. образцы.

Может ли PRO настроить форму в соответствии с нашей машиной?

Да. PRO может настраивать размеры пресс-формы, полости блоков, конфигурации отверстий, конструкции сборки и другие инструменты. Требования согласно чертежам машин и спецификациям готовых блоков.

Какая информация необходима для предложения?

Покупатели должны указать марку и модель машины, размеры блока, конфигурацию отверстий, размер пресс-формы, необходимые параметры. материал, твердость, объем производства, а также любые допуски на размеры или требования к проверке. Существующая форма Чертеж или чертеж блока полезны для точного предложения и подтверждения совместимости.
